Кроссбра­у­зер­ные за­круг­лён­ные угол­ки

Лев Солнцев

Редактура Вадим Макеев

Согласно как древнему учению фен-шуй, так и последним медицинским исследованиям, прямые углы вредно влияют на человека. Издавна дизайнеры всего мира стараются скруглять углы чтобы уменьшить вред и сделать свою работу красивее. Это коснулось и области веб-дизайна.

В свою очередь, должно быть, все верстальщики решают техническую проблему оформления сайтов закруглёнными уголками, требуемыми дизайнерами.

Существующие решения#

Самым очевидным и простым способом сделать это ещё с ранних версий HTML являются картинки. Увы, самой простой способ не всегда самый лучший или подходящий. Например, можно просто наложить уголки с цветом фона на элемент, но такой способ не годится, когда, оставшаяся за скруглением, часть должна быть прозрачной.

И, конечно же, хочется уменьшить число запросов к серверу, чтобы страница сразу показывалась в задуманном виде без лишних задержек.

Кроме того, что прозрачные картинки усложняют вёрстку, дизайнеры ещё и хотят видеть их сглаженными, а с полупрозрачными картинками есть немалые сложности в Internet Explorer 6. Их можно решить через фильтры, но ценой этого будет сильное проседание производительности. Пожалуй, мало кто захочет чтобы с их сайта уходили клиенты, не дождавшиеся загрузки. Но не все об этом подозревают.

Для облегчения работы (и снижения стоимости создания решений, основанных на веб-стандартах) было придумано и реализовано современными браузерами CSS-свойство border-radius, которое позволяет закруглить уголки прямо средствами браузера без каких-либо дополнительных усилий.

Так же в старых версиях браузера Opera (начиная с 9.5) существует ещё одно обходное решение: использовать векторную графику SVG в качестве фона.

А что же Internet Explorer?#

Однако, пока ещё самым распространённым в мире браузером является Internet Explorer, не поддерживающий решение ни через CSS, ни через SVG. Тем не менее, в Internet Explorer есть ещё одна малоизученная (как мы увидим дальше) возможность: один из предков SVG — векторная графика VML.

В VML есть предопределённая фигура: прямоугольник с закруглёнными углами roundrect. Решение на её основе уже давно предложено, и даже есть подключаемый компонент, который с помощью скриптов создаёт закруглённые углы похожим образом. Но у этой фигуры есть один значительный недостаток: радиус кривизны задаётся через отношение к большей стороне, что делает результат непредсказуемым и неподходящим для многих случаев. Кроме автоматизации работы именно для обхода этой особенности используются скрипты в подключаемом компоненте.

Обычно же требуется какой-то зафиксированный радиус скругления, например, 8 пикселов. Возможно ли так сделать в Internet Explorer, не выполняя работу браузера вместо него самого?

Оказывается, да.

Изучаем VML#

Для начала, нам надо определить свою фигуру. Пусть это будет простой прямоугольник:

Пример 1. VML (только IE8 и ниже).

<!DOCTYPE HTML>
<xml:namespace ns="urn:schemas-microsoft-com:vml" prefix="v"/>
<head>
    <title>Пример: VML</title>
    <meta charset="utf-8">
    <style>
        v\:shape {
            behavior: url(#default#VML);
            display: inline-block;
            width: 100px;
            height: 20px;
    }
    </style>
</head>
<body>
    <v:shape stroked="false" fillcolor="#EEE"
        coordorigin="0 0" coordsize="1000 1000"
        path="m 0,0 l 1000,0, 1000,1000, 0,1000 x e">
    </v:shape>
</body>

Для запуска VML в IE нужно несколько условий.

  1. Объявление XML-документа, с подключенным пространством имён VML, в любом месте документа. Это делает вторая строчка. Указание префикса v говорит, что тэги VML будут записаны с этим префиксом. В примере элемент таким образом обозначен <v:shape>. В скриптах (например, для подгружаемого содержимого) объявление можно сделать с помощью команды document.namespaces.add('v', 'urn:schemas-microsoft-com:vml')
  2. Далее надо указать, чтобы элементы вели себя как VML. Это делает CSS-свойство behavior:url(#default#VML)
  3. Отображаемые элементы VML должны быть в <body>. Опускать его нельзя.
  4. Для отображаемого элемента должны быть указаны размеры. Для это нужно задать свойство display, не равное inline (оно стоит по умолчанию): display: inline-block или display: block и, конечно же, надо указать сами размеры.
Пример 1. Internet Explorer 6.
Пример 1. Internet Explorer 6.

Можно ещё отметить, что двоеточие имеет специальный смысл в CSS, и поэтому должно быть экранировано в селекторе с помощью обратного слэша. Также популярный ранее селектор v\:* не работает в Internet Explorer 8, из-за чего нужно либо перечислять все элементы, либо использовать дополнительный класс. Я предпочёл первое, так как в таком случае в итоге выходит меньше кода.

Элемент shape задаёт произвольную фигуру. При этом использованы следующие параметры:

  • coordorigin="0 0" задаёт начало координат в положении (0, 0)
  • coordsize="1000 1000" задаёт размеры «холста» (за них можно выходить, но в некоторых, не связанных с VML, случаях картинка может быть обрезана)
  • path="m 0,0 l 1000,0, 1000,1000, 0,1000 x e" рисует сам прямоугольник. Использован следующий синтаксис: m — передвигает в начало координат, l рисует прямые линии через ряд координат (x, y), перечисленные через запятую, x замыкает контур, и e заканчивает рисование;
  • fillcolor="#CCC" заполняет элемент светло-серым цветом, чтобы мы его смогли увидеть. Следует отметить, что, заданный через CSS, фон у VML-элементов должен быть отключен. Иначе он будет нарисован прямоугольником под фигурой, что лишит нас преимуществ.
  • stroked="false" указывает, что нам не нужна рамка. (По умолчанию рисуется тонкая.)

Сложности#

Как можно было заметить, все фигуры задаются в неком пространстве со своей координатной сеткой. Главной же в данном случае проблемой является то, что мы не можем так просто задать координаты в точках на экране. Надо каким-то образом связать координаты VML с пикселями, и определить свою фигуру, которая будет обладать требуемыми свойствами.

Как это сделать?

Формулы#

VML имеет возможность задавать, считать и использовать определённые соотношения. Простой пример, пока ещё без вычислений:

Пример 2. Формулы в VML (только IE8 и ниже).

<v:shape coordorigin="0 0" coordsize="1000 1000"
    path="m 0,0 l @0,0, @0,@1, 0,@1 x e"
    fillcolor="#EEE" stroked="false">
    <v:formulas>
        <v:f eqn="val width"/>
        <v:f eqn="val height"/>
    </v:formulas>
</v:shape>
Пример 2. Internet Explorer 6.
Пример 2. Internet Explorer 6.

Этот пример выглядит точно так же как первый, что показывает работоспособность формул. Элемент formulas содержит в себе список формул, в атрибуте eqn у каждого f содержатся сами формулы. На результат каждого элемента f можно ссылаться через запись вида @№, где  — номер выражения (перечисление начинается с нуля). Сами формулы также могут ссылаться на результат предыдущих вычислений. Но обо всём по порядку.

Выражение val позволяет ссылаться на определённое значение. Оно может быть задано непосредственно, либо можно использовать какое-то ключевое слово. В данном случае это размеры «холста» (те, что задаются с помощью coordsize).

Также у фигур может быть задан параметр adj, на который можно ссылаться как #0 (и далее по счёту). Он пригодится нам в дальнейшем, чтобы задавать радиус кривизны уголков. К тому же нам пригодится то, что его можно переназначать для повторно используемой фигуры.

Приступаем к главному#

Главное, что нам пригодится в формулах кроме самих вычислений — это возможность использовать в них размер фигуры в пикселах с помощью ключевых слов pixelwidth и pixelheight. Используя это, определим требуемую фигуру:

Пример 3. VML и пикселы (только IE8 и ниже).

<v:shape adj="8" stroked="false" fillcolor="#CCC"
    coordorigin="0 0" coordsize="1000000 1000000"
    path="m @6,0 l @8,0 qx @0,@7 l @0,@9 qy @8,@1 l @6,@1 qx 0,@9 l 0,@7 qy @6,0 x e">
    <v:formulas>
        <v:f eqn="val width"/>
        <v:f eqn="val height"/>
        <v:f eqn="prod @0 1 pixelwidth"/>
        <v:f eqn="prod @1 1 pixelheight"/>
        <v:f eqn="sum pixelwidth 0 #0"/>
        <v:f eqn="sum pixelheight 0 #0"/>
        <v:f eqn="prod #0 @2 1"/>
        <v:f eqn="prod #0 @3 1"/>
        <v:f eqn="prod @4 @2 1"/>
        <v:f eqn="prod @5 @3 1"/>
    </v:formulas>
</v:shape>

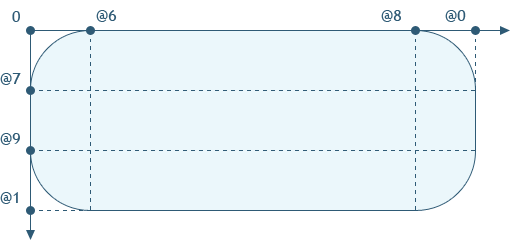

Система координат.
Пример 3. Internet Explorer 6.
Пример 3. Internet Explorer 6.

Теперь появились закруглённые уголки. Выражения формулы имеют следующий формат: «операция значение параметр1 параметр2». Над указанным значением производится какая-то операция, использующая указанные параметры. Для суммы sum вычисление будет «значение + параметр1 − параметр2», для умножения prod — «значение × параметр1 / параметр2».

В этом примере первые две формулы дают ссылку на размеры фигуры, как и в предыдущем.

В следующих двух считается отношение размеров в координатах VML к их пиксельным значениям, то есть фактически определяется сколько точек VML приходится на один пиксел по горизонтали и вертикали. Большие значения размера «холста» coordsize заданы для того, чтобы вычисления проводились с достаточной высокой точностью

Далее, из размеров в пикселах вычитается размер закругления, указанный в adj. Наконец, координаты, где заканчиваются уголки, пересчитываются в координаты VML и используются при задании формы фигуры.

Для скругления использованы довольно простые команды рисования четверти эллипса qx и qy. qx начинает рисование с горизонтальной черты, а qy — с вертикальной.

Позиционирование#

Итак, фигура определена. Теперь нам нужно сделать так, чтобы она отображалась в нужном месте. Сделаем пример, более похожий на настоящий, и добавим код для остальных браузеров:

Пример 4.1. VML и содержимое страницы.

<style>
    .round {
        display: inline-block;
        padding: 10px;
        -webkit-border-radius: 8px;
        -moz-border-radius: 8px;
        border-radius: 8px;
        background: #CCC;
    }
</style>
<!--[if VML&(lt IE 9)]>
<style>
    .round {
        background: none!important;
        padding: 0!important;
    }
    .round-vml {
        position: relative;
        padding: 11px 9px 9px 11px;
        height: 100%;
    }
    v\:shape,
    v\:formulas,
    v\:f { behavior: url(#default#VML) }
    v\:shape { display: inline-block }
</style>
<xml:namespace ns="urn:schemas-microsoft-com:vml" prefix="v"/>
<![endif]-->

<div class="round">
<!--[if VML&(lt IE 9)]>
    <v:shape adj="8" class="round-vml"
        stroked="false" fillcolor="#CCC"
        coordorigin="0 0" coordsize="1000000 1000000"
        path="m @6,0 l @8,0 qx @0,@7 l @0,@9 qy @8,@1
                l @6,@1 qx 0,@9 l 0,@7 qy @6,0 x e">
        <v:formulas>
            <v:f eqn="val width"/>
            <v:f eqn="val height"/>
            <v:f eqn="prod @0 1 pixelwidth"/>
            <v:f eqn="prod @1 1 pixelheight"/>
            <v:f eqn="sum pixelwidth 0 #0"/>
            <v:f eqn="sum pixelheight 0 #0"/>
            <v:f eqn="prod #0 @2 1"/>
            <v:f eqn="prod #0 @3 1"/>
            <v:f eqn="prod @4 @2 1"/>
            <v:f eqn="prod @5 @3 1"/>
        </v:formulas>
<![endif]-->
    Закруглённые уголки — это реальность!
<!--[if VML&(lt IE 9)]>
    </v:shape>
<![endif]-->
</div>

Размеры элемента можно изменять. Радиус закругления от этого не меняется.

Пример 4. Узкое окно Internet Explorer 6.
Пример 4. Узкое окно Internet Explorer 6.

Оказывается, что фигуры VML удачно встают на место существующих элементов, при этом очень ценно то, что для них можно (и нужно) указать стопроцентную высоту, которая будет работать. Ширину, указывать не стоит — элемент «вылезет» из-за того, что по стандартам задаётся ширина содержимого без отступов, к тому же она и так отрабатывается автоматически. В зависимости от задачи: блочный элемент или ширина по содержимому, следует использовать display: block — пример 4.2 или display: inline-block — пример 4.1. Открывающий и закрывающий тэги должны находится в начале и в конце соответственно.

Пример 4. Современный браузер.
Пример 4. Современный браузер.

Нижний правый угол начинает обрезаться из-за наличия hasLayout на родительском элементе, поэтому нужен position: relative. На этом этапе уже становятся заметными особенности отображения VML. Края выглядят размытыми, а отступы надо подбирать вручную, не забывая перед этим убрать отступ и фон у родительского элемента, а в дальнейшем и рамку.

Завершающие штрихи#

VML позволяет создавать заготовки, чтобы ссылаться на них при дальнейшем использовании. Это позволяет уменьшить размер страницы благодаря повторному использованию кода. Сделаем это, а заодно и соберём разные примеры использования на одной странице. Также укажем неоднородный фон, чтобы были видны основные преимущества:

Пример 5. Закруглённые уголки в VML.

<div class="round">
    <!--[if VML&(lt IE 9)]>
    <v:shape type="#vml-round" class="round-vml"
        stroked="false" fillcolor="#FFF">
    <![endif]-->
        Простые закруглённые уголки
    <!--[if VML&(lt IE 9)]></v:shape><![endif]-->
</div>
<div class="round border">
    <!--[if VML&(lt IE 9)]>
    <v:shape type="#vml-round"
        class="round-vml border-vml" adj="13"
        fillcolor="#FFF" strokeweight="6px" strokecolor="#BADBAD">
    <![endif]-->
        Закруглённые уголки с рамкой
    <!--[if VML&(lt IE 9)]></v:shape><![endif]-->
</div>
<div class="round inline">
    <!--[if VML&(lt IE 9)]>
    <v:shape type="#vml-round" class="round-vml inline-vml"
        stroked="false" fillcolor="#FFF">
    <![endif]-->
        Простые закруглённые уголки в строку
    <!--[if VML&(lt IE 9)]></v:shape><![endif]-->
</div>
<div class="round inline border">
    <!--[if VML&(lt IE 9)]>
    <v:shape type="#vml-round"
        class="round-vml inline-vml border-vml" adj="13"
        fillcolor="#FFF" strokeweight="6px" strokecolor="#BADBAD">
    <![endif]-->
        Закруглённые уголки с рамкой в строку
    <!--[if VML&(lt IE 9)]></v:shape><![endif]-->
</div>

Теперь всё выглядит примерно так:

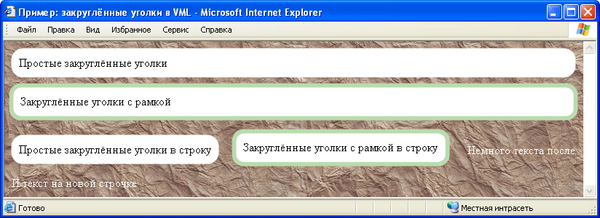

Пример 5. Internet Explorer 6.
Пример 5. Internet Explorer 6.

Фигура задаётся с помощью shapetype, затем конкретные применения ссылаются на её с помощью type="#vml-round".

Радиус закругление задаётся с помощью параметра adj. Можно определить в заготовке значение по умолчанию и переопределять его по мере необходимости. Толщина и цвет обрамления задаются с помощью strokeweight и strokecolor соответственно.

Здесь во всей красе видны недостатки подхода. Способ достаточно трудоёмкий, особенно при эмуляции рамки. VML требует отдельного прописывания свойств, которые обычно задаются через CSS: цвет фона, параметры рамки, радиус закругления. В версии CSS для Internet Explorer надо отдельно переназначать и подгонять значения отступов. Механизм отрисовки элемента с рамкой отличается от обычного CSS, из-за чего и нужно вручную подбирать параметры.

Вдобавок, в 6 и 7 версии IE при использовании блочных вариантов, появляется горизонтальная полоса прокрутки, с которой, видимо, надо бороться отдельно — в примере по ссылке для этого используется обрамляющий элемент.

VML позволяет определённые действия над рамками, но если вы захотите сделать неоднородную рамку, то придётся повозиться отдельно. В текущей предварительной версии IE9 пример не работает в режиме совместимости со старыми браузерами.

Тем не менее этот способ позволяет решить вопрос создания закруглённых уголков на произвольном фоне без использования картинок, а также при определённой доработке способен в перспективе решить более сложные вопросы: такие как использование градиентов и теней.

Производительность и потребление ресурсов на глаз лучше, чем при использовании фильтров.
